电线电缆中各种颜色都代表着什么？？？？？

2018年03月25日 11:22:17 浏览量： 文章来源：环球线缆资源

1、依导线颜色标志电路

黑色——装置和设备的内部布线。。。。。

棕色——直流电路的正极。。。。。

红色——三相电路的C相；；；；；

半导体三极管的集电极；；；；；

半导体二极管、整流二极管或可控硅管的阴极。。。。。

黄色——三相电路的A相；；；；；

半导体三极管的基极；；；；；

可控硅管和双向可控硅管的控制极。。。。。

绿色——三相电路的B相。。。。。

蓝色——直流电路的负极；；；；；

半导体三极管的发射极；；；；；

半导体二极管、整流二极管或可控硅管的阳极。。。。。

淡蓝色——三相电路的零线或中性线；；；；；直流电路的接地中线。。。。。

白色

双向可控硅管的主电极；；；；；无指定用色的半导体电路。。。。。

黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。。。。。

红、黑色并行——用双芯导线或双根绞线连接的交流电路。。。。。

2、依电路选择导线颜色时

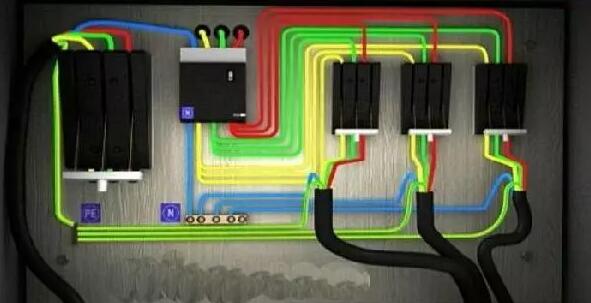

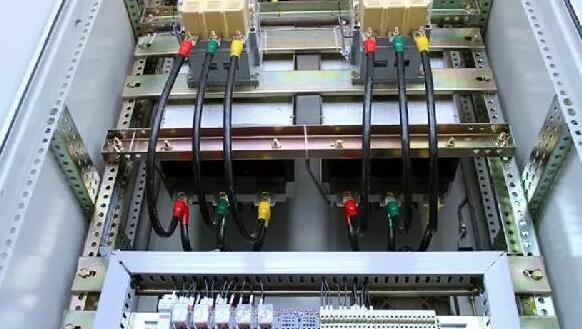

交流三相电路

A相：黄色；；；；； B相：绿色；；；；； C相：红色；；；；；

零线或中性线：淡蓝色；；；；； 安全用的接地线：黄和绿双色。。。。。

用双芯导线或双根绞线连接的交流电路

红黑色并行。。。。。

直流电路

正极：棕色；；；；； 负极：蓝色；；；；； 接地中线：淡蓝色。。。。。

半导体电路

半导体三极管的集电极：红色；；；；； 基极： 黄色；；；；；发射极：蓝色。。。。。 半导体二极管和整流二极管的阳极：蓝色；；；；； 阴极：红色。。。。。

可控硅管的阳极：蓝色；；；；； 控制极：黄色；；；；； 阴极：红色。。。。。

双向可控硅管的控制极：黄色；；；；； 主电极：白色。。。。。

整个装置及设备的内部布线一般推荐：黑色；；；；； 半导体电路：白色；；；；；

有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。。。。。

具体标色时

在一根导线上，，，，，如遇有两种或两种以上的可标色，，，，，视该电路的特定情况，，，，，依电路中需要表示的某种含义进行定色。。。。。

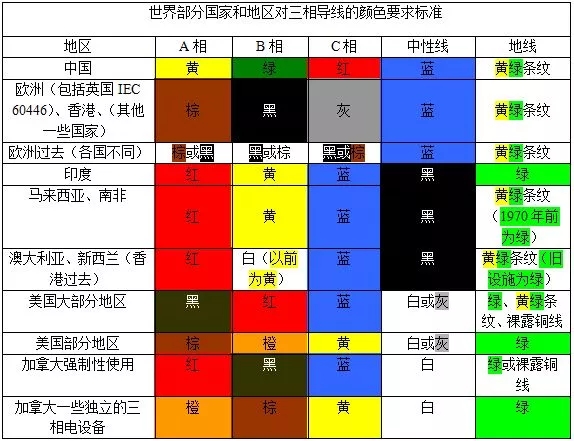

附表：各国三相导线颜色要求标准
